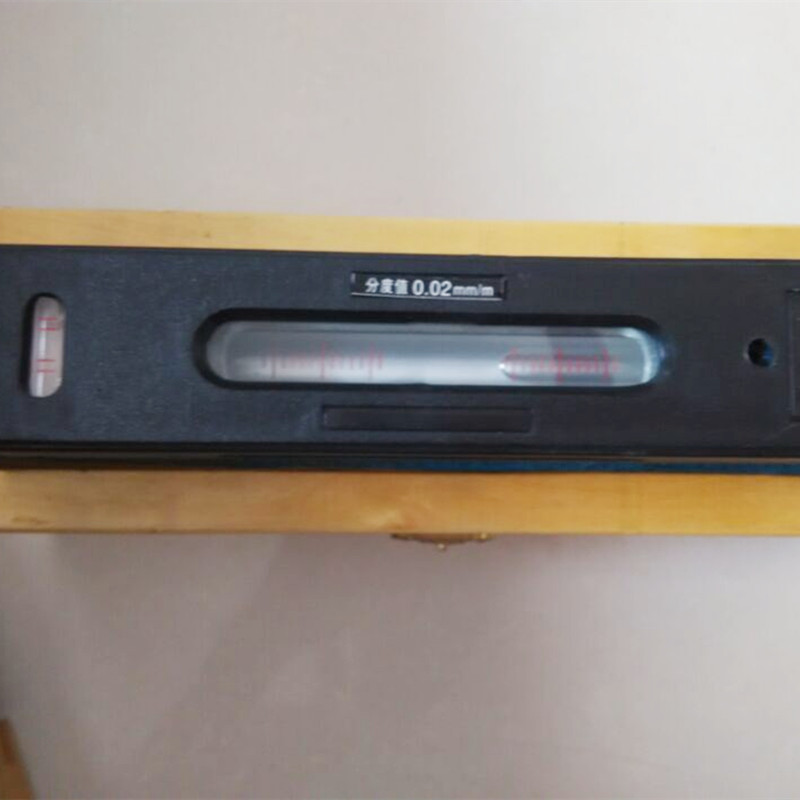

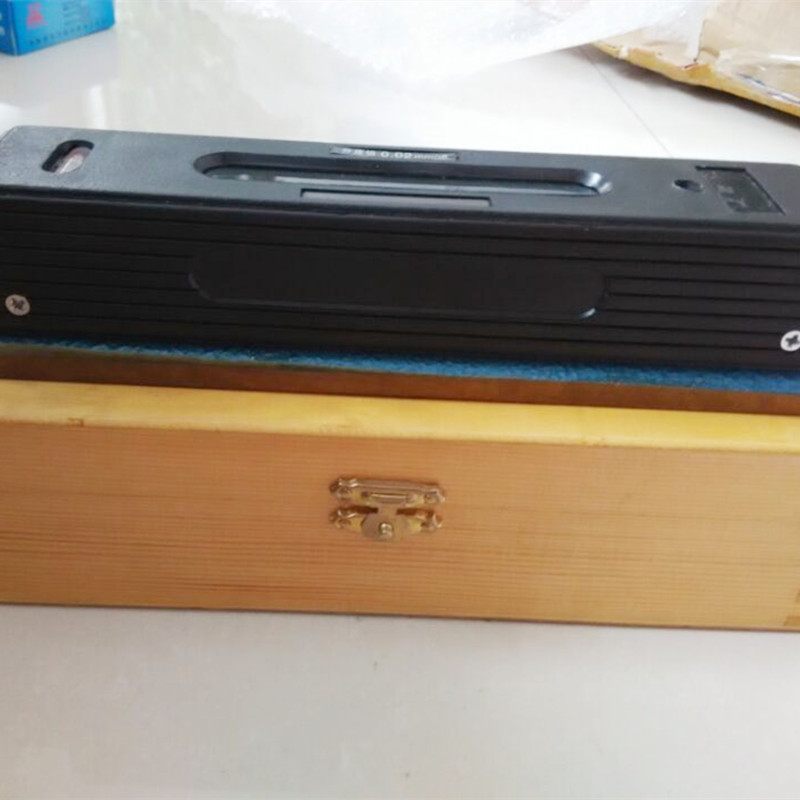

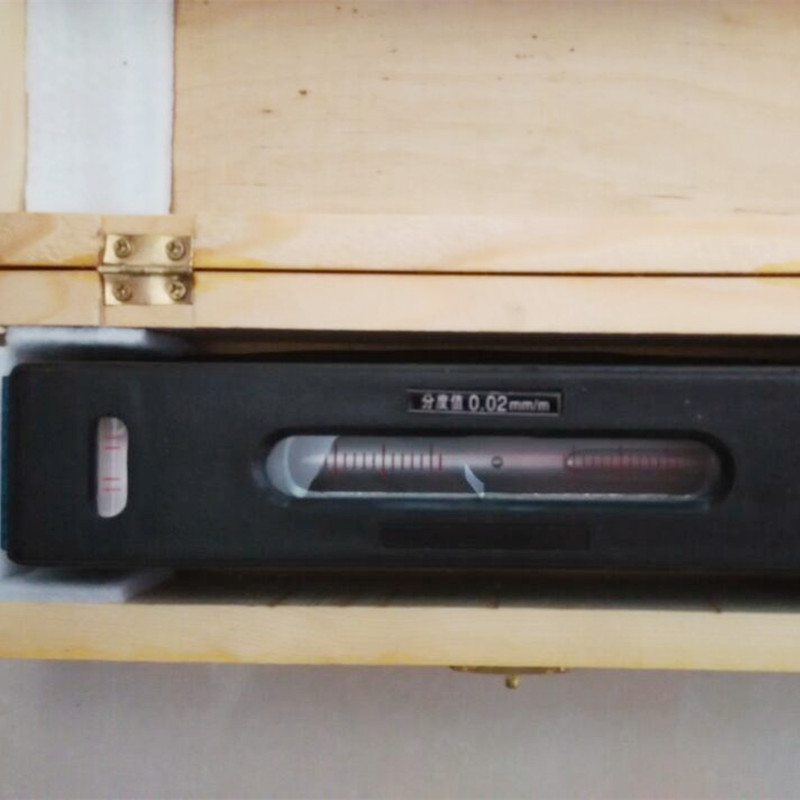

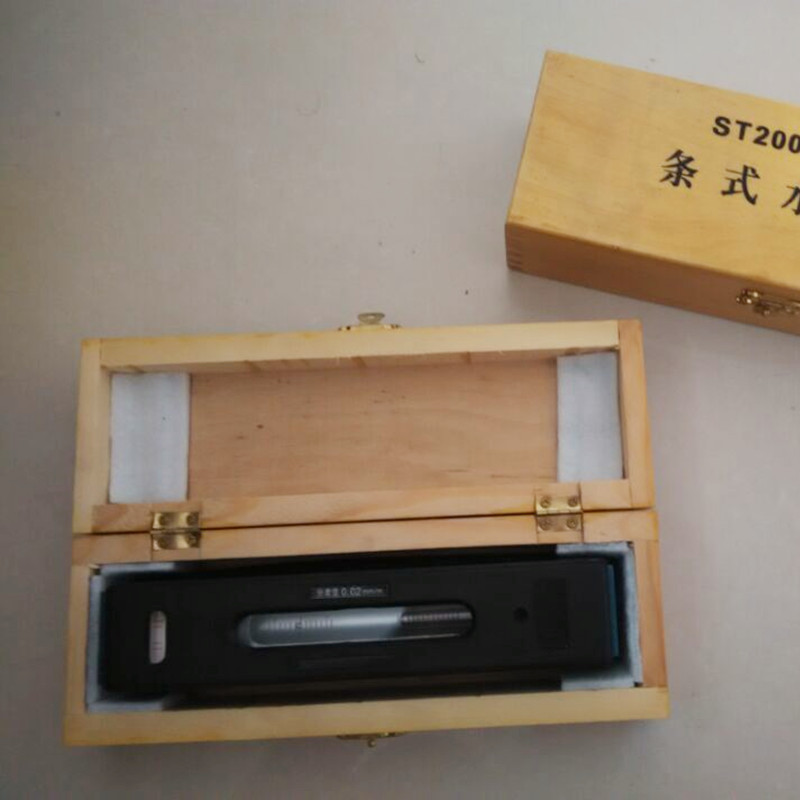

बार लेवल

• - समायोज्य मुख्य शीशी 0.0002"/10 ऐ।"
• - वी-ग्रोव बेस।
• - क्रॉस टेस्ट शीशी कन्नै।
• - मजबूत कच्चा लोहे दा शरीर।
• - नियमित मास्टर परिशुद्धता स्तरें दी तुलना च, एह् स्तर होर परिष्कृत माहौल च डिजाइन ते पैदा कीता जंदा ऐ।
•
• बार स्तर दे उत्पाद बिंदु ते अनुप्रयोग: इक बार स्तर दा उपयोग करने आस्तै सावधानी:
• 1.बाल स्तर कन्नै मापने थमां पैह् ले, मापने आह् ली सतह गी सावधानी कन्नै साफ कीता जाना चाहिदा ते सुक्खा पोंछना चाहिदा तां जे खरोंच, जंग, ते बर्र जनेह् दोषें दी जांच कीती जाई सकै।
• 2.बार स्तर कन्नै मापने थमां पैह् ले, जांच करो जे शून्य स्थिति सही ऐ जां नेईं। जेकर सटीक नेईं ऐ तां समायोजत स्तर गी समायोजित कीता जाना चाहिदा , ते स्थिर स्तर दी मरम्मत कीती जानी चाहिदी ।
• 3.बाद दे स्तर कन्नै मापने पर तापमान दे प्रभाव थमां बचना चाहिदा। स्तर दे अंदर तरल पदार्थ दा तापमान च बदलाव उप्पर मता असर पौंदा ऐ। इसलेई स्तर उप्पर हत्थ दी गर्मी, सीधी धूप, ते बुरी सांस दे प्रभाव उप्पर ध्यान दित्ता जाना चाहिदा ।
• 4.बार स्तर दे इस्तेमाल च, मापने दे नतीजें उप्पर पैरालैक्स दे प्रभाव गी घट्ट करने आस्तै ऊर्ध्वाधर स्तर दी स्थिति च रीडिंग कीती जानी चाहिदी।
•

• उत्पाद पैरामीटर ऐ


• बार स्तर गेज एम बार स्तर गेज विनिर्देश एमएम: सटीकता: 0.02 मिमी / एम।

बार लेवल क्या ऐ? फ्रेम स्तरें थमां मुक्ख अंतर

​
बार स्तर इक कॉम्पैक्ट, रेखीय सटीक उपकरण ऐ जेह् ड़ा समतल जां बेलनाकार सतहें पर सीधी, संरेखण, ते झुकाव गी मापने आस्तै डिजाइन कीता गेदा ऐ- औद्योगिक अनुप्रयोगें आस्तै आदर्श जित्थै जगह सीमित जां बेलनाकार वर्कपीस (जियां, पाइप, मशीन शाफ्ट) निरीक्षण दी लोड़ ऐ। स्टोरान पर, साढ़े बार स्तरें च इक उबड़-खाबड़ कच्चे लोहे दे शरीर दी सुविधा ऐ जिस च वी-ग्रोव बेस कन्नै गोल सतहें पर सुरक्षित प्लेसमेंट दी अनुमति दित्ती जंदी ऐ, ते सूक्ष्म झुकाव दा पता लाने आस्तै इक गै सटीक बुलबुला शीशी (0.02mm/m विचलन दे रूप च घट्ट होंदी ऐ)। पर एह् फ्रेम दे स्तर थमां केह् फर्क ऐ ? चलो कुंजी भेदें गी तोड़ने आं:​

1. डिजाइन ते संरचना​

बार स्तर: रेखीय, आधार दे कन्नै इक वी-आकार दे नाली कन्नै इकल-अक्ष डिजाइन (पहुंचने आह् ली बेलनाकार वस्तुएं आस्तै आलोचनात्मक) ते इक जां दो बुलबुले शीशी (क्षैतिज/वर्णित)। हल्के ते पोर्टेबल, तंग जगहें जां पर-जाने आह्ले मापने आस्तै बिल्कुल सही।​

फ्रेम स्तर (उदाहरण दे तौर पर, परिशुद्धता फ्रेम स्तर): कई मशीन कन्नै कम्म करने आह् ली सतहें कन्नै आयताकार, चार-तरफा फ्रेम (सामने, पीठ, ऊपर, थल्लै), समतल विमानें पर क्षैतिज ते ऊर्ध्वाधर मापने दा समर्थन करना। जटिल, बहु-सतह निरीक्षणें लेई भारी पर मता बहुमुखी।​

2. मापन फोकस ऐ​

बार स्तर: बेलनाकार संरेखण च माहिर ऐ (जियां, मशीन टूल गाइड्स दी सीधीता, पाइप इंस्टालेशनें दी जांच) ते इक-विमान समतलता। वी-ग्रूव गोल शाफ्टें कन्नै स्थिर संपर्क सुनिश्चित करदा ऐ, मापने दे दौरान फिसलने गी खत्म करदा ऐ।​

फ्रेम स्तर: मशीन बेस, निर्माण ढांचे, जां लकड़ी दे कम्मै आह् ली तालिकाएं जि’यां बड्डी समतल सतहें पर बहु-आयामी समतलता जांच (क्षैतिज, ऊर्ध्वाधर, चौकोनीपन) पर उत्कृष्टता हासल होंदी ऐ। इसदे चार किनारे जटिल कोन ते संरेखण कम्में आस्तै संदर्भ बिंदु प्रदान करदे न।

​
3. सटीकता ते एप्लीकेशन परिदृश्य​

दोनों औजार उच्च सटीकता प्रदान करदे न (स्टोरान पर 0.02mm/m मानक), पर उंदी ताकत बक्ख-बक्ख उपयोग मामलें च ऐ:​

बेलनाकार घटकें, संकीर्ण रेल, जां सीमित जगहें च जित्थें इक कॉम्पैक्ट टूल जरूरी ऐ, कन्नै कम्म करदे बेल्लै इक बार स्तर दा इस्तेमाल करो।​
समतल सतहें गी मापने पर, समकोणें दी जांच करदे बेल्लै, जां वर्कशॉपें, निर्माण स्थलें, जां सीएनसी मशीन सेटअप च इक साथ क्षैतिज/वर्णक प्रतिक्रिया दी लोड़ होंदी ऐ, इक फ्रेम स्तर (खासकर इक सटीक फ्रेम स्तर) दा चयन करो।​

4. स्टोरान दी दौनें श्रेणियें च विशेषज्ञता​

स्टोरान च, अस उबड़-खाबड़ विश्वसनीयता आस्तै बार स्तरें गी इंजीनियर करदे आं-उंदे कच्चे लोहे दे शरीर जंग ते प्रभाव दा विरोध करदे न, जिसलै के वी-ग्रूव परफेक्ट बेलनाकार फिट गी सुनिश्चित करने आस्तै सटीक पीसने थमां गुजरदा ऐ। प्रीमियम परिशुद्धता फ्रेम स्तर दी श्रृंखला समेत साढ़े फ्रेम स्तर, बेजोड़ बहु-सतह सटीकता आस्तै विमान-ग्रेड एल्यूमीनियम फ्रेम ते दोहरे-वियाल सिस्टम दी सुविधा दिंदा ऐ।​

चाहे तुसेंगी इक बार स्तर दी पोर्टेबिलिटी दी लोड़ होऐ जां फ्रेम स्तर दी बहुमुखी प्रतिभा दी लोड़ होऐ, स्टोरान दे औद्योगिक-ग्रेड उपकरण तुंदी परियोजनाएं दी मंग परिशुद्धता ते स्थायित्व गी उपलब्ध करोआंदे न। अपने एप्लिकेशन लेई सही माप समाधान ढूंढने लेई अज्जै थमां गै साढ़ी रेंज दी खोज करो।

उच्च-सटीक बार स्तर: 0.02 मिमी/मी सटीकता विनिर्देशों

स्टोरान च, साढ़ी बार स्तर दी श्रृंखला उद्योग-प्रमुख 0.02mm/m सटीकता कन्नै सटीकता मापने गी नमें सिरेआ परिभाशित करदी ऐ-कार्यें आस्तै इंजीनियरिंग कीती गेई ऐ जित्थै सबनें थमां घट्ट विचलन बी परियोजना दी सफलता गी प्रभावित करी सकदा ऐ। इस विनिर्देश दा मतलब ऐ जे साढ़ा औजार 1 मीटर दी लंबाई थमां मते 0.02 मिमी झुकाव दा पता लांदा ऐ, औद्योगिक, निर्माण, ते रखरखाव अनुप्रयोगें च महत्वपूर्ण संरेखण आस्तै मानक निर्धारत करदा ऐ।​

1. कैलिब्रेटेड बुलबुला शीशी प्रौद्योगिकी​

साढ़े बार स्तर दी सटीकता दा दिल इसदा सावधानी कन्नै कैलिब्रेटेड बुलबुला शीशी ऐ, जिसदा निर्माण ऑप्टिकल-ग्रेड ग्लास ते तापमान-स्थिर तरल पदार्थ कन्नै कीता जंदा ऐ तां जे विस्तार त्रुटिएं गी घट्ट कीता जाई सकै। हर इक शीशी 3-चरण कैलिब्रेशन प्रक्रिया थमां गुजरा करदी ऐ, एह् सुनिश्चित करदी ऐ जे बुलबुला ठीक ढंगै कन्नै केंद्र पर आराम करदा ऐ जिसलै सतह पूरी चाल्ली क्षैतिज जां ऊर्ध्वाधर होंदी ऐ। इस कन्नै अनुमान गी खत्म कीता जंदा ऐ, उतार-चढ़ाव आह् ले माहौल च बी साफ-सुथरा, दोहराने आह् ली रीडिंग उपलब्ध करोआया जंदा ऐ।​

2. परिशुद्धता-मशीन वी-ग्रोव बेस​

साढ़े बार लेवल च माइक्रोन-स्तरीय सहिष्णुताएं गी वी-आकार दे ग्रोव ग्राउंड दी सुविधा ऐ, जेह् ड़ी मशीन शाफ्ट, पाइप, जां रेल गाइड जनेह् बेलनाकार सतहें कन्नै निर्बाध संपर्क गी सुनिश्चित करदी ऐ। ग्रोव दी 120° कोण ते दर्पण-खत्म सतह (आरए ≤ 0.8μm) फिसलने ते मापने दी असंगति गी खत्म करदी ऐ, जिस कन्नै एह् गोल वर्कपीस पर सीधी जांच आस्तै आदर्श ऐ, जित्थें सटीकता गैर-बातचीत ऐ।

​
3. स्थिर प्रदर्शन आस्तै उबड़-खाबड़ निर्माण​

गर्मी कन्नै इलाज कीते गेदे कच्चे लोहे दे शरीर च रक्खे गेदे, साढ़ा बार स्तर तापीय विस्तार ते यांत्रिक तनाव दा विरोध करदा ऐ, -10 डिग्री सेल्सियस थमां 50 डिग्री सेल्सियस दे तापमान च 0.02mm/m सटीकता गी बनाए रखदा ऐ। ठोस कोर डिजाइन औद्योगिक मशीनरी थमां कंपन गी घट्ट करदा ऐ, जिसलै के विरोधी तामचीनी कोटिंग तेल, शीतलक, ते नमी थमां बचाऽ करदी ऐ, जेह् ड़ी कठोर कार्यशाला वातावरण च लंबे समें दी सटीकता आस्तै महत्वपूर्ण ऐ।​

4. ऐपलीकेशन जित्थें सटीकता दा सबतूं मता महत्व होंदा ऐ​

सीएनसी मशीन टूल गाइड गी संरेखित करने थमां लेइयै कन्वेयर रोलर जां पाइपलाइन इंस्टालेशनें दी सीधीता दी सत्यापन तगर, साढ़ा उच्च-सटीक बार स्तर बेजोड़ विश्वसनीयता प्रदान करदा ऐ। इंजीनियरें ते तकनीशियनें उप्पर भरोसा ऐ जे इसदी 0.02 मिमी/मी रेटिंग:​

मशीन टूल सेटअप: वर्कपीस दोषें गी रोकने लेई धुरी संरेखण गी सुनिश्चित करना​
एयरोस्पेस घटक निरीक्षण: बेलनाकार भाग सहिष्णुता गी प्रमाणित करना​
भारी उपकरण रखरखाव: चिकनी संचालन लेई हाइड्रोलिक सिलेंडर शाफ्ट कैलिब्रेट​

5. स्टोरान दी सटीकता दी प्रतिबद्धता​

हर बार स्तर साढ़ी फैक्ट्री गी ट्रेस करने योग्य कैलिब्रेशन प्रमाणपत्र कन्नै छोड़दा ऐ, जेह् ड़ा आईएसओ 17025 मानकें दी अनुपालन दी पुष्टि करदा ऐ। अस हर इक उपकरण गी 12-बिंदु गुणवत्ता आडिट दे अधीन करदे आं, जिस च समतलता परीक्षण, बुलबुले स्थिरता जांच, ते तापमान चक्र गी शामल कीता जंदा ऐ, तां जे एह् गारंटी दित्ती जाई सकै जे 0.02 मिमी/मी विनिर्देश अपने पूरे जीवन चक्र च सच्चा ऐ।​

जदूं तुंदी प्रोजेक्ट मापने दी मंग करदी ऐ तां तुस अपनी प्रतिष्ठा दा दांव लगाई सकदे ओ, तां स्टोरान बार स्तर गी चुनो-जित्थें 0.02mm/m सटीकता सिर्फ इक विनिर्देश नेईं ऐ, बल्के बिना कुसै समझौते दे सटीकता दा वादा ऐ।

बार स्तर अनुप्रयोग: बेलनाकार वर्कपीस & वी-नाली को मापने

औद्योगिक मापने च, बार स्तर बेलनाकार सतहें ते वी-आकार दे संरचनाएं गी शामल करने आह् ले सटीक कम्में च उत्कृष्टता हासल करदा ऐ-जित्थै उंदा विशेश डिजाइन सामान्य उपकरणें थमां मता कम्म करदा ऐ। स्टोरान च, साढ़ी बार स्तर दी श्रृंखला गी बेजोड़ सटीकता ते विश्वसनीयता कन्नै इनें चुनौतियें कन्नै निबड़ने लेई इंजीनियर कीता गेदा ऐ, जिसदे कन्नै एह् बेलनाकार वर्कपीस, मशीन टूल गाइड, ते वी-ग्रोव कीते गेदे घटकें कन्नै कम्म करने आह् ले पेशेवरें आस्तै पसंदीदा विकल्प ऐ।

1. बेलनाकार वर्कपीस संरेखण ते सीधी जांच

इक बार स्तर दी परिभाशित फीचर-वी-ग्रोवेड आधार- गोल सतहें कन्नै इक सुरक्षत, स्थिर इंटरफेस पैदा करदा ऐ, जि’यां:

मशीन टूल शाफ्ट: सीएनसी धुरी शाफ्ट जां कन्वेयर रोलर गी संरेखित करदे बेल्लै, स्टोरान दा बार स्तर सिलेंडर दी अनुदैर्ध्य धुरी कन्नै माइक्रो-टिल्ट (0.02mm/m तगर घट्ट) दा पता लाने कन्नै न्यूनतम रनआउट गी सुनिश्चित करदा ऐ। वी-ग्रूव दा 120° कोन ते सटीक-जमीन सतह (आरए ≤ 0.8μm) बेलनाकार ज्यामिति दे अनुरूप, फिसलने ते मापने दी त्रुटि गी खत्म करने आह् ली।

पाइपलाइन इंस्टालेशन: तेल ते गैस जां औद्योगिक पाइपिंग प्रणाली च, साढ़ा बार स्तर असेंबली दौरान पाइप सेगमेंट दी सीधीता दी सत्यापन करदा ऐ, गलत संरेखण गी रोकदा ऐ जेह् ड़ा प्रवाह अक्षमताएं जां संरचनात्मक तनाव पैदा करी सकदा ऐ। इसदा कॉम्पैक्ट डिजाइन तंग नाली स्पेस च आसानी कन्नै फिट बैठदा ऐ, जित्थें बुकरी उपकरण पुज्जने च असफल होंदे न।

2. वी-ग्रूव घटक कैलिब्रेशन

वी-ग्रोव संरचनाएं- फिक्सचर, गेज, ते रेल सिस्टम च आम- सटीक कोन ते समतलता जांच दी लोड़ ऐ। Storaen दा बार लेवल इत्थे द्वारा उत्कृष्टता पांदा ऐ:

V-GROOVE वर्गीकरण दा परीक्षण: दो विपरीत V-GROOVES (जियां, मशीन टूल स्लाइड्स च) दे पार स्तर गी रखने कन्नै कोणीय विचलन दा पता चलदा ऐ, जेह् ड़ा घटकें गी सुचारू रेखीय गति आस्तै सही तरीके कन्नै सुनिश्चित करदा ऐ।
वी-निर्देशित रेल गी संरेखित करना: स्वचालित निर्माण लाइनें च, साढ़ा बार स्तर वी-निर्देशित रेल पूरी तरह समानांतर ऐ, चलने आह् ली गड्डियें पर पहनने गी घट्ट करने ते रोबोट आह् ले बाह्र जां सामग्री हैंडलर आस्तै स्थिति सटीकता गी बनाए रखने गी सुनिश्चित करदा ऐ।

3. मोटर वाहन परिशुद्धता कार्य

उद्योगें च जित्थें माइक्रोन च सहिष्णुताएं गी मापदा ऐ:

मोटर वाहन असेंबली: पावरट्रेन इंस्टालेशन दे दौरान, साढ़ा उपकरण एह् सुनिश्चत करदा ऐ जे कैमशाफ्ट ते क्रैंकशाफ्ट स्पेसिफिकेशन दे अंदर संरेखित कीते गेदे न, जेह् ड़े लाइन दे थल्लै महंगे प्रदर्शन दे मुद्दें गी रोकदे न।

4. बेलनाकार मापने च स्टोरान बार स्तर की अगुवाई

साढ़े बार स्तर इनें एप्लीकेशनें लेई त्रै मुक्ख फायदें गी संयोजित करदे न:

उबड़-खाबड़ कच्चे लोहे दा निर्माण: कठोर वर्कशॉपें च प्रभावें ते थर्मल उतार-चढ़ाव दा सामना करदा ऐ, भारी इस्तेमाल दे ब’रें च सटीकता बनाई रक्खदा ऐ।
ऑप्टिकल-ग्रेड बुलबुले शीशी: घट्ट रोशनी आह् ली स्थिति च बी तुरत, निर्विवाद रीडिंग उपलब्ध करोआओ, जिस कन्नै जेनेरिक स्तरें दी तुलना च मापने दे समें च 30% दी कमी औंदी ऐ।
ट्रेस करने योग्य कैलिब्रेशन: हर इक उपकरण इक आईएसओ 17025 प्रमाणित रिपोर्ट कन्नै औंदा ऐ, इसदी गारंटी ऐ जे इसदी 0.02 मिमी/मी सटीकता महत्वपूर्ण कम्में लेई अंतर्राश्ट्री मानकें गी पूरा करदी ऐ।

चाहे तुस इक इक शाफ्ट गी संरेखित करा दे ओ जां इक जटिल औद्योगिक इंस्टालेशन दा प्रबंधन करा करदे ओ, स्टोरान दा बार स्तर सहिष्णुता दे अंदर बेलनाकार वर्कपीस ते वी-ग्रोव घटकें गी रखने लेई लोड़चदी सटीकता ते स्थायित्व प्रदान करदा ऐ। गोल-सतह मापने दी अनोखी चुनौतियें आस्तै डिजाइन कीते गेदे उपकरण पर भरोसा करो, कीजे निर्माण च, सबनें थमां घट्ट वक्रता सारें शा बड्डा फर्क पाई सकदी ऐ।
